| 概述 |

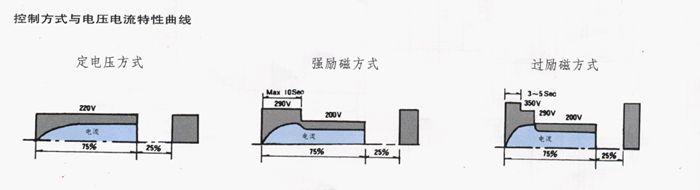

| STQOL系列产品具有吸料时强励磁（直流电压290伏），搬运时弱 |
| 励磁（直流电压200伏）保持等特点，不仅可以降低电力消耗，而且 |
| 可以使吸吊量增加，是搬运废钢等松散物料现场使用的理想配套设备 |
| ，一般能使作业效率提高15～30%。 |
| 本系列产品当容量小于或等于14KW时，整流变压器内附；当容量 |
| 大于14KW时，整流变压器外附。 | |
|
 |
| 主要技术参数 |
|
|
电源相数 |
输入交流电
压（V） |
输出直流电
压（V） |
额定输出功
率（KW） |
|
STQOL-9E-□ |
三相 |
380 |
290/200 |
15.6/7.4 |
|
STQOL-14E-□ |
三相 |
380 |
290/200 |
24.2/11.5 |
|
STQOL-19E-□ |
三相 |
380 |
290/200 |
32.7/15.5 |
|
STQOL-25E-□ |
三相 |
380 |
290/200 |
43.4/20.7 |
|
STQOL-32E-□ |
三相 |
380 |
290/200 |
55.6/26.4 |
|
STQOL-38E-□ |
三相 |
380 |
290/200 |
66/31.6 | | | |
 |
| 选型及注意事项 |
| 1、与STQ（M）L系列相同 |
| 2、如用户需要350伏过励磁方式，应特别提出以便另行设计。过励磁方式为STQSOL系列 | |
| 设备成套性 |
|
配套设备 |
数 量 |
外形及安装参考尺寸（mm） |
单台重量
（kg） |
|
名称 |
型号 |
|
|
|
|
|
|
W |
D |
H |
X |
Y |
安装孔 |
|
|
STQOL-9E-C |
1 |
|
|
|
|
|
1000 |
450 |
1450 |
900 |
360 |
4-φ14 |
160 |
|
STQOL-14E-C |
|
1 |
|
|
|
|
180 |
|
STQOL-19E-C |
|
|
1 |
|
|
|
200 |
|
STQOL-25E-C |
|
|
|
1 |
|
|
230 |
|
STQOL-32E-C |
|
|
|
|
1 |
|
250 |
|
STQOL-38E-C |
|
|
|
|
|
1 |
1300 |
900 |
330 |
|
|
ZSC-11/0.5 |
1 |
|
|
|
|
|
变压器内附整流控制柜 |
190 |
|
ZSC-11/0.5 |
|
1 |
|
|
|
|
190 |
|
ZSC-15/0.5 |
|
|
1 |
|
|
|
550 |
480 |
625 |
450 |
380 |
4-Ø12 |
95 |
|
ZSC-25/0.5 |
|
|
|
1 |
|
|
550 |
480 |
625 |
450 |
380 |
4-Ø14 |
100 |
|
ZSC-30/0.5 |
|
|
|
|
1 |
|
600 |
510 |
675 |
480 |
400 |
4-Ø14 |
125 |
|
ZSC-40/0.5 |
|
|
|
|
|
1 |
600 |
510 |
675 |
500 |
410 |
4-Ø14 |
150 |
|
控制器 |
DCM-0.5-1 |
1 |
220 |
200 |
270 |
140 |
65 |
4-Ø8 |
6 | |

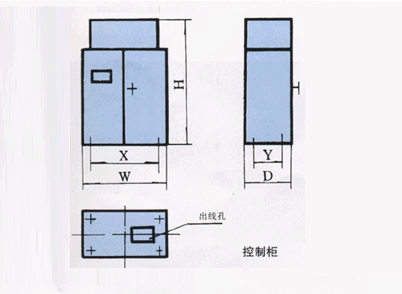

| 外形尺寸图 |
|
| |
|
|
|
