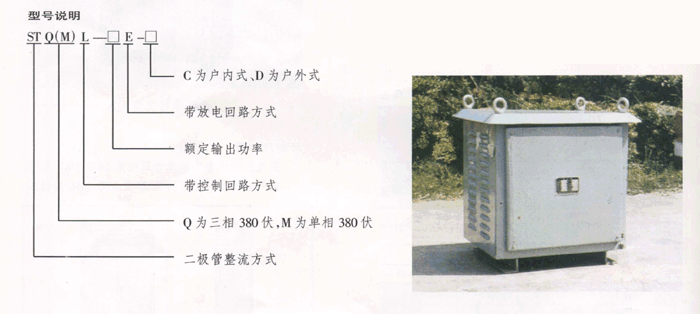

| 特点： |
| 该系列产品经变压器通过三相桥式整流组件，从交流电源获得 |
| 得直流220伏电压，整个设备由自动空气开关、变压器、三相桥式 |
| 整流组件、直流接触器等主要部件组成。电路设置有短路、过电 |
| 压等保护措施，当受控电磁铁容量大于19千瓦时，整流变压器外 |
| 附；当受控电磁铁容量小于或等于4千瓦时，采用单相桥式整流方 |
| 式. | |
|
 |
| 主要技术参数 |
|
|
电源相数 |
输入交流电压
（V） |
输出直流电压
（V） |
额定输出功率
（KW） |
|
STML-3E-C |
二相 |
380 |
110 |
3 |
|
STML-4E-C |
二相 |
380 |
220 |
4 |
|
STQL-7E-C |
三相 |
380 |
220 |
7 |
|
STQL-9E-C |
三相 |
380 |
220 |
9 |
|
STQL-14E-C |
三相 |
380 |
220 |
14 |
|
STQL-19E-C |
三相 |
380 |
220 |
19 |
|
STQL-25E-C |
三相 |
380 |
220 |
25 |
|
STQL-32E-C |
三相 |
380 |
220 |
32 |
|
STQL-38E-C |
三相 |
380 |
220 |
38 | |
| 选型及注意事项 |
| 1、电磁铁的额定电压与整流控制设备的输出电压相符。 |
| 2、电磁铁的额定功率应小于或等于整流控制设备的 |
| 额定输出功率。 |
| 3、整流控制在周围环境温度超过40℃时，请用户订 |
| 货时特别申明。 |
| 4、户外式整流控制设备外形和安装尺寸另行提供。 |
| 5、3E以下为110V，如需3E以下时请用户订货时特别 |
| 申明。 | |
| 设备成套性 |
|
配套设备 |
数量 |
外形及安装参考（mm) |
单台重量
（kg） |
|
名称 |
型号 |
|
|
|
|
|
|
|
|
|
W |
D |
H |
X |
Y |
安装孔 |
|
|
STML-3E-C |
1 |
|
|
|
|
|
|
|
|
650
|
450
|
1250
|
550
|
370
|
4-Ø14 |
120
|
|
STML-4E-C |
|
1 |
|
|
|
|
|
|
|
|
STQL-7E-C |
|
|
1 |
|
|
|
|
|
|
900 |
450 |
1100 |
800 |
370 |
135 |
|
STQL-9E-C |
|
|
|
1 |
|
|
|
|
|
180 |
|
STQL-14E-C |
|
|
|
|
1 |
|
|
|
|
1300 |
450 |
1125 |
1200 |
370 |
230 |
|
STQL-19E-C |
|
|
|
|
|
1 |
|
|
|
240 |
|
STQL-25E-C |
|
|
|
|
|
|
1 |
|
|
1000 |
450 |
1450 |
900 |
360 |
220 |
|
STQL-32E-C |
|
|
|
|
|
|
|
1 |
|
230 |
|
STQL-38E-C |
|
|
|
|
|
|
|
|
1 |
250 |
|
|
ZDG-4.5/0.5 |
1 |
|
|
|
|
|
|
|
|
变 压 器 内 附
|
|
ZDG-3.5/0.5 |
|
1 |
|
|
|
|
|
|
|
|
ZSG-5.5/0.5 |
|
|
1 |
|
|
|
|
|
|
|
ZSG-7/0.5 |
|
|
|
1 |
|
|
|
|
|
|
ZSG-11/0.5 |
|
|
|
|
1 |
|
|
|
|
|
ZSG-15/0.5 |
|
|
|
|
|
1 |
|
|
|
|
ZSG-25/0.5 |
|
|
|
|
|
|
1 |
|
|
550 |
480 |
625 |
450 |
380 |
4-Ø14 |
100 |
|
ZSG-30/0.5 |
|
|
|
|
|
|
|
1 |
|
600 |
510 |
675 |
500 |
410 |
4-Ø14 |
125 |
|
ZSG-35/0.5 |
|
|
|
|
|
|
|
|
1 |
4-Ø14 |
140 |
|
控制器 |
DCM-0.51 |
1 |
200 |
200 |
270 |
140 |
65 |
4-Ø8 |
6 | |

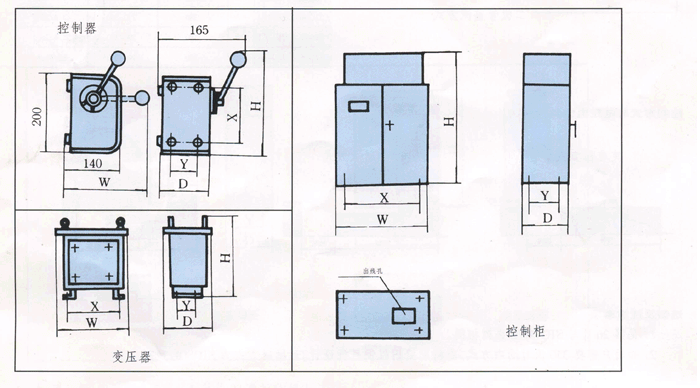

| 外形尺寸图 |
 | |
|
|
|
