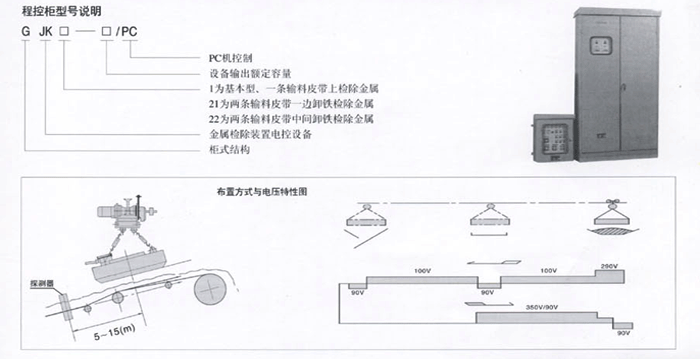

MC01系列电磁除铁器（矿石自动回收式）用整流程控设备 |
| 概述 |
| 本系列电控系统包括整流程控柜、操作箱两件设备。时间的设定及程序控制采用PC机控制，整流电源采用变换变压器抽头改 |
变电压的硅整流强、弱励磁方式，现场安装调试方便，工作性能稳定可靠。
| |
 |
| 主要技术参数 |
|
名称 |
|
输入交流
电压（V） |
输出直流
电压（V） |
容量（KW） |
外形及安装参考尺寸（mm） |
重量
（kg） |
|
W |
D |
H |
X |
Y |
|
|
GJK□-15/PC |
380 |
350/290/100/90 |
15/10.3/1.22/0.9 |
1020 |
600 |
2060 |
920 |
460 |
280 |
|
GJK□-20/PC |
20/13.5/1.63/1.32 |
|
GJK□-25/PC |
25/17.12/2.04/1.65 |
|
GJK□-35/PC |
35/24/2.85/2.31 |
1200 |
2260 |
1120 |
300 |
|
GJK□-45/PC |
45/30.5/3.67/2.97 |
350 |
|
GJK□-65/PC |
65/44.6/5.3/4.29 |
360 |
|
GJK□-100/PC |
100/68.5/8.1/6.61 |
380 |
|
GJK□-120/PC |
120/82.3/9.79/7.93 |
400 |
|
操作箱 |
CX□-1/PC |
380 |
- |
- |
580 |
340 |
700 |
540 |
400 |
65 | |
| 选型及注意事项 |
| 配用MC01系列矿石自动回收式除铁器，以所配除铁器 |
| 最大冷态消耗功率不大于设备的额定容量为原则。 | |
| 注： |
| 1、容量内的4个值表示不同输出电压时，设备的额定输出容量。 |
| 2、设备的最大容量超过45KW时，整流变压器外附。 |
| 3、用户有特殊要求时，可通过技术洽谈对产品规格作相应更改。 | | |
| 配用金属控测器及用户信号交接一览表 |
|
型 号 |
交接口信号 |
金属探测器台数 |
备 注 |
|
检除铁件 |
检除金属 |
检除铁件 |
检除金属 |
|
GJK1-□/PC |
| （1）运行准备完毕 |
| （2）主回路故障 |
| （3）探测器故障 |
| （4）除铁器运行 |
| （5）铁件探测 |
| （6）连续来铁探测 |
| （7）连续来铁皮带停机接口 | |
| （1）运行准备完毕 |
| （2）主回路故障 |
| （3）探测器故障 |
| （4）除铁器运行 |
| （5）铁件探测 |
| （6）漏检金属探测 |
| （7）漏检金属皮带停机接口 | |
1台 |
2台 |
|
（1） |
用户可根据现场 |
|
|
生产情况将所需 |
|
|
信号接入总控室 |
|
|
|
|
（2） |
操作箱上既有操 |
|
|
作按钮，又有信 |
|
|
号显示。 | |
|
GJK21-□/PC |
2台 |
4台 |
|
GJK22-□/PC | |
| 说明： |
| 1、“交接口信号”一栏中“检除铁件”是指在磁性物料中检测并除去铁件，“检除金属”是指在磁性物料中，既检测出 |
| 磁性金属（如铁件），又需检测出非磁性金属（如高锰钢），且磁性金属由除铁器自动检除，非磁性金属只能指令输料皮带 |
| 停机后，人工检除。 |
| 2、输出信号接口为无源触点，“皮带停机”接口为一对常开和一对常闭触点；其他接口原则上提供一对常开触点。 | |
