永磁吸吊器

产品简介

我厂生产的永磁吸吊器，可广泛应用于机械，治金、化工、矿山、码头等需要搬运导磁性坯料、钢板、钢管、圆钢的场合，它由永久磁铁产生吸力，不需电源和电控设备。即可单台使用，又可多台组合吸运大而长的磁性物料，是节约能源的理想吊具。

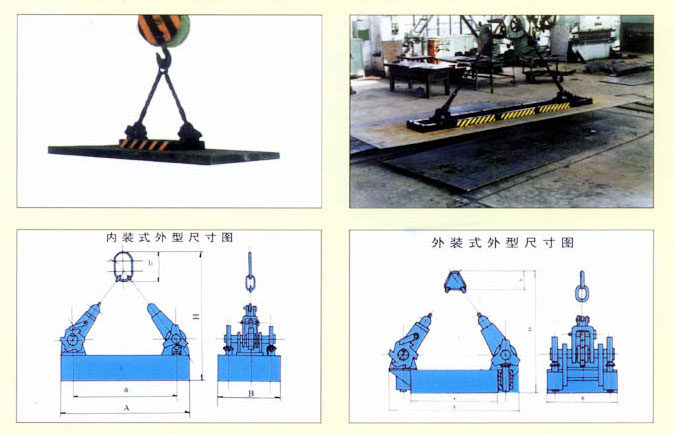

型号	起重能力（kg）	自重（kg）	最小卸料能力（mm）	最小卸料板厚（mm）	最小吸料外形（长*宽）（mm）	外形尺寸（mm）					工作制
型号	起重能力（kg）	自重（kg）	最小卸料能力（mm）	最小卸料板厚（mm）	最小吸料外形（长*宽）（mm）	A	a	B	H	h	工作制
YX2-0.2	200	50	20	3	440*185	440	350	185	525	112	连续
YX2-0.5	500	80	50	5	560*275	560	470	275	645	112
YX2-1	1000	140	100	8	720*355	720	540	355	760	1665
YX2-2	2000	235	200	10	900*525	900	720	525	905	165
YX2-2A	2000	295	200	10	915*524	915	628	524	760	165
YX2-3	3000	465	300	16	1010*470	1010	930	470	1154	280
YX2-5A	5000	580	500	20	1144*565	1144	914	565	1040	250
YX2-5	5000	640	500	20	1270*565	1270	1010	565	1230	280
YX3-1A-6	1000	520	100		4000*520	4000	3500	520	2905	220
YX3-2A-6	2000	615	200	10	4022*610	1022	3500	610	2905	220

工作原理

    该产品主要由永磁吸盘和卸料装置和卸料装置两部分组成。永磁吸盘又由永久磁铁和导磁板组成，永久磁铁产生的磁力线通过导磁板、被吸磁性物料，形成闭合磁路，达到能吸起磁性物料的目的。
    卸料装置分自动卸料和手动卸料两种。自动卸料是将起重机升起的拉力，通过永磁吸吊器卸料装置上的棘轮、凸轮机构，传递给卸料顶杆，强制永磁吸盘面和被吸磁性物料间增加气隙，来实现卸料的目的。手动卸料是装拉卸杆的拉力。利用杠杆增力原理，通过棘轮、凸轮机构，传达室递给卸料顶杆，强制永磁吸盘面和被吸磁性物料间增加气隙，来实现卸料目的。
    YX2系列磁吸吊器，即垂直用吸吊器，用於被吸磁性物料重力垂直於吸吊器永磁吸盘面的场合，吸、放料动作自动完成。该系列产品1988年通过省级鉴定，1990年获得湖南省优质产品称号。
    YX3系列永磁吸吊器，是垂直吸吊器的新成员，专用於吸运长而薄的钢板，吸、放料动作自动完成。该系列产品解决了多台产品组合使用时不同步的问题，是长薄板的理想吊具。该产品於1993年7月获国家专利。专利号为ZL922352585。
