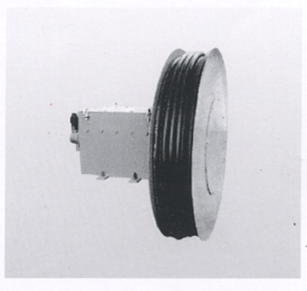

气体软管卷筒
| 概述 |
| 气体软管卷筒是用于收、放输气软管的设备，它可以安装在地面或 |
| 机器设备上。当外力牵引软管时，管子就从卷筒上放出；当外力释放 |
| 时，软管在蜗卷弹簧储存的能量作用下，被卷绕到卷筒上。该卷筒不 |
| 需要电源，蜗卷弹簧是其唯一的动力源。 |
| 主要结构 |
| 气体软管卷筒由机架、空心主轴、管系、蜗卷弹簧、旋转接头、卷 |
| 筒等几大部分组成。旋转接头是静止管道与软管的连接装置。蜗卷弹 |
| 簧是卷筒的动力源。 | |
 |

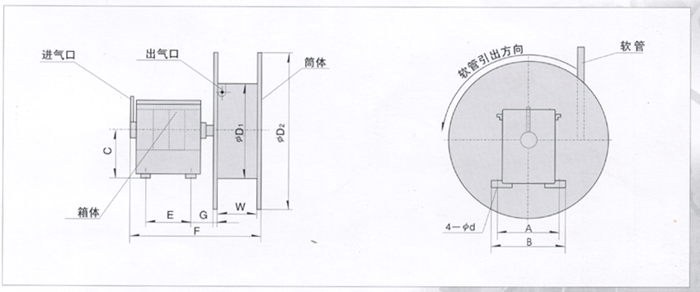

| 外形尺寸图（弹力式） |
 |
| 主要技术参数 |
|
|
A |
B |
C |
D1 |
D2 |
d |
E |
F |
G |
W |
重量
(kg) |
|
QJTA-15-1-Ⅲ |
410 |
450 |
200 |
600 |
800 |
18 |
200 |
625 |
90 |
120 |
260 |
|
QJTA-30-1-Ⅲ |
410 |
450 |
200 |
800 |
1200 |
18 |
200 |
720 |
100 |
120 |
300 | |
| 选型注意事项： |
| 用户在订货时请提供以下参数 |
| ·输送介质的种类 |
·安装方式 |
| ·移动供气距离 |
·软管规格 |
| ·工作压力 |
·使用环境 | | |
|
|
|
