水缆软管卷筒

概述

水缆软管卷筒是用于收、放送水软管的设备。它可以安装在地面或机器

设备上。当外力牵引软管时，管子就从卷筒上放出；当外力释放时，软管

在蜗卷弹簧储存的能量作用下，被卷绕到卷筒上。水缆卷筒不需要电源，

蜗卷弹簧是其唯一的动力源。它具有结构简单、维护方便、使用可靠等诸

多特点。

主要结构

水缆卷筒由机架、空心主轴、管系、蜗卷弹簧、旋转接头、卷筒等几大

部分组成。旋转接头是静止管道与活动软管的连接装置。蜗卷弹簧是卷筒

的动力源。

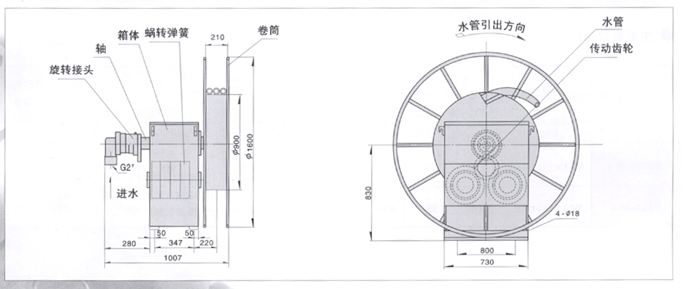

外形尺寸图（弹力式）

主要技术参数

软管规格	水管长度	输送介质	允许介质压力	介质温度	弹簧盘数	最大扭距	卷筒直径	重量
Ø50.8×Ø65.4	20m	水	1Mpa	常温	8盘	4Kgm×8＝32Kgm	Ø900mm	kg

安装与使用

水缆卷筒可安装在固定的机架上，也可安装在运动的机构上。水平、倒置、垂直等安装方式均可。但软管引出方向必须符

合卷筒上箭头的所指方向。安装卷筒使用4个Ｍ16的螺栓。与旋转接头连接的进水管，必须配用金属软管。

当外力或运动构件按箭头所指方向牵引软管时，卷筒转动，软管从卷筒上放出，弹簧储存能量；当外力释放时，由于弹簧

的作用，软管就被卷绕在卷筒上。反方向转动卷筒，蜗卷弹簧空转，同时可听到咔哒、咔哒的响声。

·请不要在转距为0的位置反转

·卷取弹簧不要超过14圈。

·在卷筒回转1-2圈后再引出软管。

·水缆卷筒转送的介质及温度不能随意改变，以防损坏软管及旋转接头。
