| 本系列产品是为从磁性矿石中除去有害 |
| 铁件而专门设计的。其工作制为TD＝10％。 |

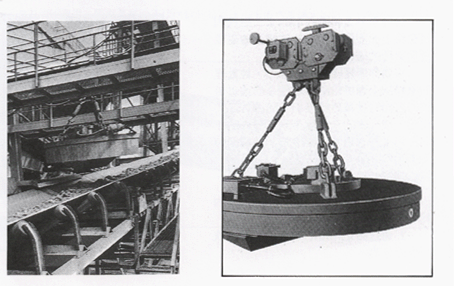

| 使用时悬挂在皮带输送机上，并需配以电 |
| 动滑车，金属探测器，变电压程序控制系 |

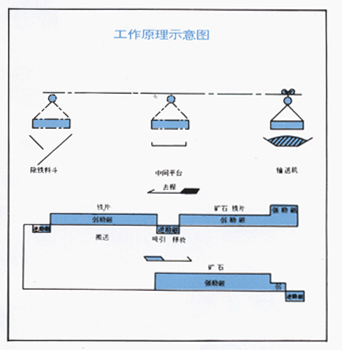

| 统。经吸引、分选、除铁、回收等程序实 |
| 现自动，并安全地从输送的磁性矿石中除 |
| 去有害铁件，同时将被吸的矿石自动送回 |
| 皮带输送机上得到回收。 |
| 适用于从磁铁矿石，烧结矿、球团矿中 |
| 除去磁性异物。 |
| |
| | |
 |
 |
 |

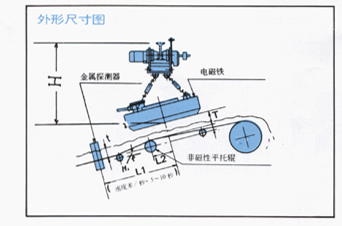

| 注: L1.L2根据除铁器型号不同而取不同的值. |
| |
H1: 一般取50～120mm。 |
| |
|
| |
|
| |
|
| |
| 主要技术参数 |
|
产品型号 |
标准架设高度T（mm） |
输送皮带宽度
（mm） |
外形尺寸（mm） |
额定电压
（V） |
冷态消耗功率
（kg） |
自重
（kg） |
运行小车
（T） |
|
φA |
H |
|
MC01-80L |
300 |
650 |
800 |
1000 |
350/290/100 |
14/9.8/1.15 |
521 |
1.5 |
|
MC01-90L |
300 |
800 |
900 |
950 |
17.4/12/1.4 |
648 |
1.5 |
|
MC01-100L |
350 |
900 |
1000 |
1040 |
25/17/2 |
841 |
1.5 |
|
MC01-120L |
400 |
1000 |
1200 |
1080 |
32/21/2.53 |
1193 |
3 |
|
MC01-130L |
450 |
1000 |
1300 |
1190 |
34/23.5/2.79 |
1794 |
3 |
|
MC01-150L |
500 |
1200 |
1500 |
1790 |
43/29.8/3.54 |
2258 |
5 |
|
MC01-165L |
550 |
1400 |
1650 |
1540 |
55/37.7/4.5 |
3122 |
5 |
|
MC01-180L |
600 |
1600 |
1800 |
1630 |
64/44.5/5.3 |
3802 |
5 |
|
MC01-210L |
650 |
1800 |
2100 |
1730 |
99/66/7.9 |
5813 |
10 |
|
MC01-240L |
750 |
2100 |
2400 |
1850 |
118/81/9.7 |
6900 |
10 | |
| 注: |
| 1、冷态消耗功率中 |
| 的三个功率值，表示不 |
| 同电压时的功耗。 |
| 2、1.5吨电动小车自 |
| 重115kg，功率0.75kw安 |
| 装高度280mm，采用25号 |
| 工字钢。3吨、5吨电动 |
| 小车自重180kg，功率 |
| 0.8kw，安装高度350mm |
| ，采用32a-32c号工字 |
| 钢。（GB706-65） | | | |
|
|
|
